Принцип действия прибора основан на методе лазерно-искровой эмиссионной спектрометрии (ЛИЭС), который позволяет проводить анализ всех элементов, в том числе легких (Li, Be, B, С и др.), без пробоподготовки, на любом материале.
Преимущество ЭЛАНИКа базируется на основном инновационном узле анализатора - лазере, являющемся ноу-хау группы компаний «Лазер-компакт», и на уникальном алгоритме обработки данных спектра, позволяющим сделать количественный анализ более точным и значительно снизить минимальный уровень определяемых концентраций элементов. Это дает новые функциональные возможности прибору по отношению к существующим на рынке ручным анализаторам.

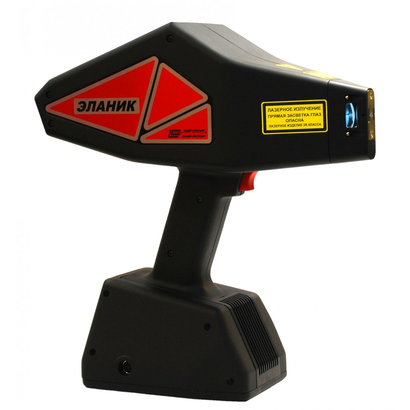

Являясь портативным ручным прибором (массой ~ 2 кг), ЭЛАНИК обладает достоинствами оптико-эмиссионной спектроскопии: высокой чувствительностью и скоростью анализа, способностью измерять сверхлёгкие элементы, но не ограничивается токопроводящими материалами и не требует использования инертного газа. Измерение таких элементов как Mg, Si, Al не вызывает сложностей и возможно со значительно более низкими пределами обнаружения по сравнению с рентгено-флуоресцентными анализаторами.
Преимущества:
- Анализ прямо на воздухе – не требует инертного газа.
- Лазерная очистка поверхности – автоматическая подготовка образца для более точных результатов измерения.
- Встроенная фотокамера – удобно для анализа конкретного места на образце.
- Возможность измерения мелких образцов: область анализа менее 0,3 мм.
- Простота использования – элементный состав на экране как конечный результат анализа. Не требует обучения и знаний спектроскопии.
- Встроенный марочник – автоматическое определение марки сплава по результатам анализа.
- Возможность усреднения нескольких измерений позволяет увеличить точность результатов, избежать влияния неравномерности распределения элементов.
- Сохранение данных измерений во встроенной памяти прибора.
- Высокая надежность – не содержит элементов, требующих замены или обслуживания.
- Измерение лёгких элементов, в том числе С, Li, Be, B и др.
- Расчет углеродного эквивалента (СЕ)
- Низкие пределы обнаружения (менее 0.001%)
- Многоэлементный количественный анализ
- Любые твердые вещества
- Экспресс-анализ (от 1 секунды)
- Портативность (масса ~ 2 кг)
- Не требует пробоподготовки
Особенно важной является задача измерения углерода в нелегированных сталях, так как из них производится более 80% металлических изделий в мире. Из-за отсутствия легирующих элементов невозможно определить марку косвенным образом, по содержанию других элементов, чем иногда пользуются РФА в случае анализа легированных сталей.
Лазерный анализатор металлов и сплавов ЭЛАНИК позволяет измерять концентрацию углерода (до 0,01%) в нелегированных сталях прямо на воздухе (без использования инертного газа) и различать марки стали, которые отличаются только по углероду, что до сих пор недоступно ни одному из ручных анализаторов.
Углеродный эквивалент и свариваемость сталей
Свариваемость — одно из важнейших свойств конструкционных сталей, так как большинство металлоконструкций являются сварными. Значительное влияние на свариваемость стали оказывает её химический состав. Одним из важнейших технологических показателей свариваемости является углеродный эквивалент (СЕ). Он позволяет оценить совместное влияние на свариваемость содержащихся в стали углерода и других элементов, помогает подобрать оптимальный режим и технологию сварки.
Так как ЭЛАНИК осуществляет многоэлементный количественный анализ (включая С, Mn, Cr, Si, Mo, V, Cu, Ni и др.), для удобства наших потребителей, использующих ЭЛАНИК при сварке и термообработке, мы ввели расчет углеродного эквивалента для низколегированных и среднелегированных сталей (формула расчета может быть выбрана потребителем при заказе). СЕ выводится на дисплей прибора одновременно с расчетом концентраций химических элементов и позволяет сразу увидеть экспресс-оценку свариваемости стали.
